IK作成時にボーンがずれないようにする

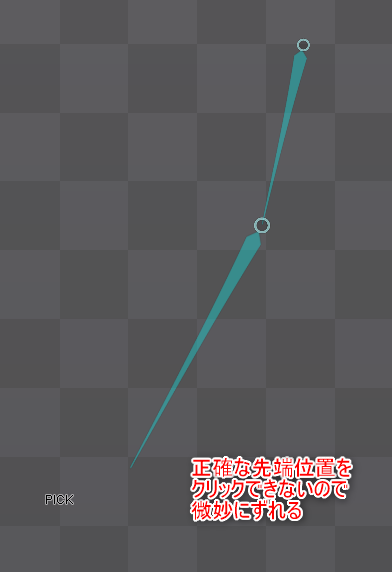

クリックでIKのターゲットを作成した時のずれ

IKを作成する際、親子ボーンを選択したあとに適当なスペースをクリックすると、IKのターゲットが作成されます。
しかし、位置が正確でないためボーンが微妙にずれます。
選択したボーンの先端の位置にIKのターゲットが作成できれば、ずれないのですが、ボーンの先端の位置を取得することができません。

IKターゲットの作成

既存のボーンをターゲットにする

IKを作成するときにHierarchyから既存のボーンを選択すると、それをIKのターゲットにできます。
これを用いて正確な位置にIKターゲットを作成します。

  1. 座標をローカルにします。
  2. HierarchyからIKの先端になるボーンを選択します。

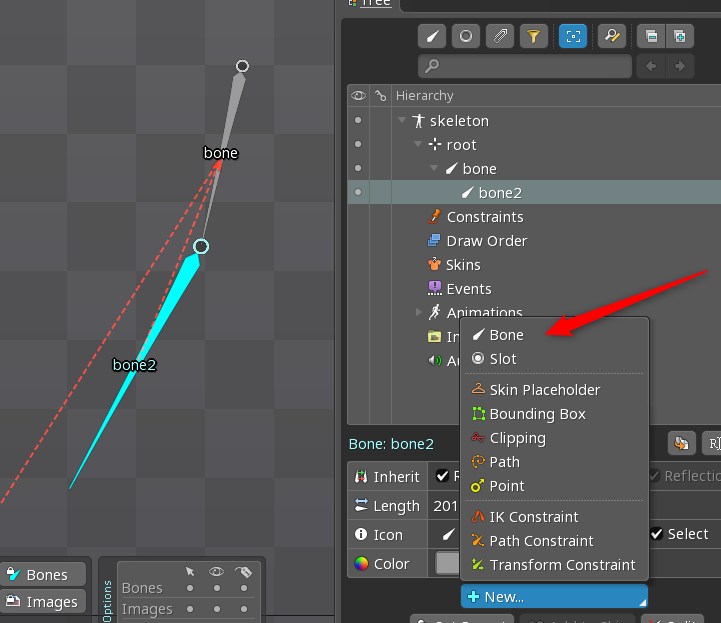

  3. 下図のようにHierarchy下部のNewからボーンを選択し、ボーンを作成します。
    この手順で作成したボーンは親ボーンの先端位置に正確に作成されます。

IKターゲットの作成

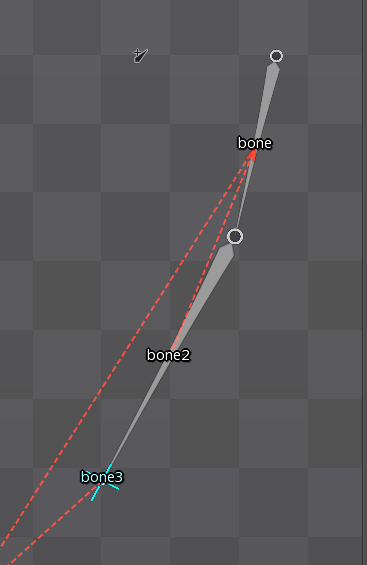

bone3はbone2の先端位置に作成される

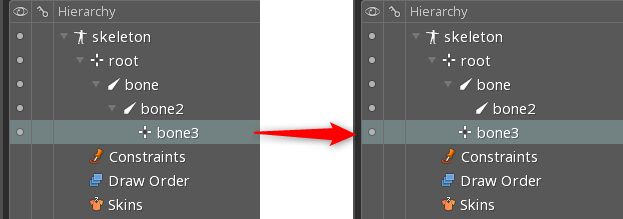

  1. 作成したボーンを別の階層に移動させます(IKターゲットはIK対象のボーンの子にすることはできません)

ボーンを移動する

  1. 親子ボーンを選択し、IKコンストレイントを作成します。その際、作成したボーンを選択します。

これで正確な位置にIKのターゲットを作成することができました。

使用バージョン

Spine 3.8.99

参考

Create IK target at the tip of the bone
