Vectrosityを使ってUGUI上で線や円のアニメーションをする

Unity 公開日: 2018-09-25

Vectrosity

アセットストアで販売されているVectrosity - Asset Storeを使うと、UGUI上に線や円といった図形を描画することができます。
今回はVectrosityを使ってアニメーションを作成します。
例えば、以下のように円の大きさを変えてみたり、

Sound

線の終点を変えてレーダーのような表現といったことができます。

レーダー

ちなみにUGUI上に線や円を描くのに「uGUI でプリミティブな図形を描画できる「UIGraphicAPI」紹介」にあるようにGithubで公開されているものもあります。最初これを使っていたのですが、アニメーションしようとするとパフォーマンスがすごい落ちるのでVectrosityに変えました。

Vectrosityのオブジェクトを作る

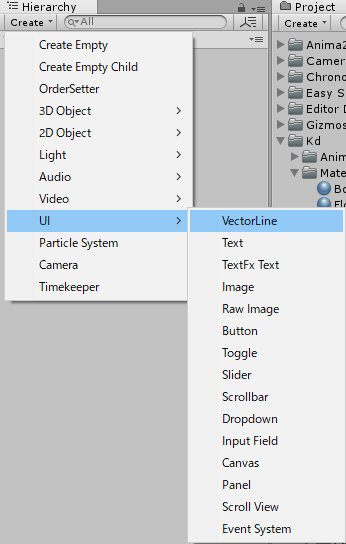

アセットをインポートしたら、Create->UI->VectorLineでオブジェクトを作成できます。

UI VectorLine

作成するとCanvasが作られ、中にLineオブジェクトが作られます。Canvasは普通のUGUIのCanvasなのでここで重要なのはLineの方です。

VectorCanvas

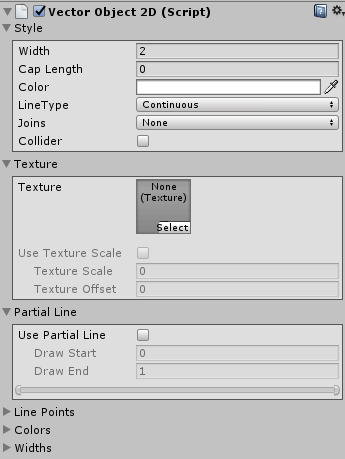

LineオブジェクトにはVectorObject2Dコンポーネントがついていて、これをいじって線にしたり円にしたりアニメーションしたりします。スクリプト側からいじりますが、線の太さや色などデフォルトで決めておきたい場合は設定しておいても良いです。

VectorObject2D

円のアニメーション

小さい円からだんだん大きくなる円をつくります。
以下のソースコードで示すとおりです。

using System.Collections.Generic;
using UnityEngine;
using Vectrosity;

public class MakeCircle : MonoBehaviour {

  VectorObject2D line;

  void Start() {
    var points = new List<Vector2>();
    //20は円の頂点の数。多くすればよりなめらかになる。
    //ここでは位置を考えずに頂点を作成するだけ。
    for (var i = 0; i < 20; i++) {
      points.Add(Vector2.zero);
    }
    line = GetComponent<VectorObject2D>();
    //VectorObject2d.vectorLineが線の情報を持つ本体。頂点情報をここで代入
    line.vectorLine.points2 = points;
  }

  void Update() {
    //MakeCircleの引数は、原点、半径、頂点数。頂点数は上で作成した数-1を指定する
    line.vectorLine.MakeCircle(Vector3.zero, Time.time * 10, line.vectorLine.points2.Count - 1);
    //再描画
    line.vectorLine.Draw();
  }
}

線のアニメーション

線に関しては頂点の位置を自由に変えればいいだけなので、特に書くことはない。
デフォルトで頂点は2つ作られているので以下のようにすれば線は引ける。

1
2
3

lLine.vectorLine.points2[0] = new Vector2(0, 0);
line.vectorLine.points2[1] = new Vector2(100, 100);
line.vectorLine.Draw();
