ShaderでSpriteの色相をシフトする

はじめに

前回、Sprite、Texture の 色相をシフトするで、SpriteからTexture2Dを取得して、SetPixelを使って色相をシフトすることをした。
今回はシェーダーを使って色相をシフトして、下図のように画像の色を変える。

色相をアニメーション

用意

Unity のダウンロードから ビルトインシェーダーをダウンロードする。インストーラーじゃなくて、右端にあるビルトインシェーダ。この記事は現在最新の4.6.1をダウンロードして記述する。

解凍したら、DefaultResources にある Sprites-Default.shaderを元に作成する。これはSpriteを生成するとデフォルトで使われるシェーダーだ。
適当に名前を Sprites-HSV-Default.shader などにしてUnityのProjectに突っ込んで開始。

シェーダー名の変更

Shader “Sprites/Default” の箇所を Shader “Sprites/HSV Default” に変更。これで、MaterialのShaderのドロップダウンから Sprites -> HSV Default を選択できるようになる。

Propertiesの追加

まずはインスペクター上から設定できる項目を増やす。 色相(H)、彩度(S)、明度(V) の 3つを追加したいので、Propertiesを以下のように修正。

1
2
3
4
5
6
7
8
9
Properties
{
[PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
_Color ("Tint", Color) = (1,1,1,1)
_Hue ("Hue", Float) = 0 //色相
_Sat ("Saturation", Float) = 1 //彩度
_Val ("Value", Float) = 1 //明度
[MaterialToggle] PixelSnap ("Pixel snap", Float) = 0
}

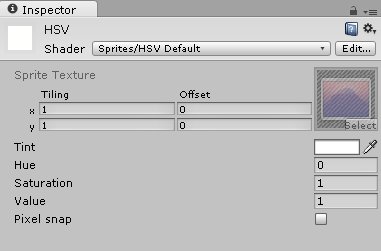

このシェーダーをマテリアルに設定すると、下図のように Hue、Saturation、Value の値がインスペクターから設定できるようになる。

Hue、Saturation、Valueのインスペクタ

frag の修正

テクスチャーの各ピクセルの色に対して色相をシフトするので、fragの処理を修正する。
ここで、RGBからHSVに変換して計算するのだが、その処理は以下を参照した。

Problem with getting hue shift shader right.

追記、修正したコードは以下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
fixed3 shift_col(fixed3 RGB, half3 shift)
{
fixed3 RESULT = fixed3(RGB);
float VSU = shift.z*shift.y*cos(shift.x*3.14159265/180);
float VSW = shift.z*shift.y*sin(shift.x*3.14159265/180);

RESULT.x = (.299*shift.z+.701*VSU+.168*VSW)*RGB.x
+ (.587*shift.z-.587*VSU+.330*VSW)*RGB.y
+ (.114*shift.z-.114*VSU-.497*VSW)*RGB.z;

RESULT.y = (.299*shift.z-.299*VSU-.328*VSW)*RGB.x
+ (.587*shift.z+.413*VSU+.035*VSW)*RGB.y
+ (.114*shift.z-.114*VSU+.292*VSW)*RGB.z;

RESULT.z = (.299*shift.z-.3*VSU+1.25*VSW)*RGB.x
+ (.587*shift.z-.588*VSU-1.05*VSW)*RGB.y
+ (.114*shift.z+.886*VSU-.203*VSW)*RGB.z;

return (RESULT);
}

sampler2D _MainTex;
half _Hue, _Sat, _Val;

fixed4 frag(v2f IN) : SV_Target
{
fixed4 c = tex2D(_MainTex, IN.texcoord) * IN.color;
c.rgb *= c.a;

half3 shift = half3(_Hue, _Sat, _Val);

return fixed4( shift_col(c, shift), c.a);
}

Spriteに適用

あとは適当なマテリアルに作成したシェーダーをつけて、SpriteRendererに設定すれば良い(下図)。

マテリアルにshaderを設定

スクリプトから色相をシフトして、アニメーションする処理はこうなる。

1
2
3
4
void Update () {
angle += 60f * Time.deltaTime;
renderer.material.SetFloat("_Hue", angle);
}

シェーダーの全ソース

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
Shader "Sprites/HSV Default"
{
Properties
{
[PerRendererData] _MainTex ("Sprite Texture", 2D) = "white" {}
_Color ("Tint", Color) = (1,1,1,1)
_Hue ("Hue", Float) = 0
_Sat ("Saturation", Float) = 1
_Val ("Value", Float) = 1
[MaterialToggle] PixelSnap ("Pixel snap", Float) = 0
}

SubShader
{
Tags
{
"Queue"="Transparent"
"IgnoreProjector"="True"
"RenderType"="Transparent"
"PreviewType"="Plane"
"CanUseSpriteAtlas"="True"
}

Cull Off
Lighting Off
ZWrite Off
Fog { Mode Off }
Blend One OneMinusSrcAlpha

Pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile DUMMY PIXELSNAP_ON
#include "UnityCG.cginc"

struct appdata_t
{
float4 vertex : POSITION;
float4 color : COLOR;
float2 texcoord : TEXCOORD0;
};

struct v2f
{
float4 vertex : SV_POSITION;
fixed4 color : COLOR;
half2 texcoord : TEXCOORD0;
};

fixed4 _Color;

v2f vert(appdata_t IN)
{
v2f OUT;
OUT.vertex = mul(UNITY_MATRIX_MVP, IN.vertex);
OUT.texcoord = IN.texcoord;
OUT.color = IN.color * _Color;
#ifdef PIXELSNAP_ON
OUT.vertex = UnityPixelSnap (OUT.vertex);
#endif

return OUT;
}


fixed3 shift_col(fixed3 RGB, half3 shift)
{
fixed3 RESULT = fixed3(RGB);
float VSU = shift.z*shift.y*cos(shift.x*3.14159265/180);
float VSW = shift.z*shift.y*sin(shift.x*3.14159265/180);

RESULT.x = (.299*shift.z+.701*VSU+.168*VSW)*RGB.x
+ (.587*shift.z-.587*VSU+.330*VSW)*RGB.y
+ (.114*shift.z-.114*VSU-.497*VSW)*RGB.z;

RESULT.y = (.299*shift.z-.299*VSU-.328*VSW)*RGB.x
+ (.587*shift.z+.413*VSU+.035*VSW)*RGB.y
+ (.114*shift.z-.114*VSU+.292*VSW)*RGB.z;

RESULT.z = (.299*shift.z-.3*VSU+1.25*VSW)*RGB.x
+ (.587*shift.z-.588*VSU-1.05*VSW)*RGB.y
+ (.114*shift.z+.886*VSU-.203*VSW)*RGB.z;

return (RESULT);
}

sampler2D _MainTex;
half _Hue, _Sat, _Val;

fixed4 frag(v2f IN) : SV_Target
{
fixed4 c = tex2D(_MainTex, IN.texcoord) * IN.color;
c.rgb *= c.a;

half3 shift = half3(_Hue, _Sat, _Val);

return fixed4( shift_col(c, shift), c.a);
}
ENDCG
}
}
}


確認バージョン

Unity 4.6
